화재패턴과 Spalling 현상은 화재 발생 시 건축물의 손상 메커니즘을 이해하는 데 필수적인 요소입니다. 화재패턴은 화염과 열의 이동 경로를 추적할 수 있는 물리적 흔적이며, Spalling은 고온에 노출된 콘크레트가 파편으로 튀는 현상으로 구조물 붕괴 위험을 높입니다. 본 글에서는 화재패턴 생성 원리와 Spalling 발생 메커니즘을 과학적 관점에서 분석하고, 실제 사례를 통해 그 위험성과 대응 방안을 제시합니다.
1. 화재패턴 생성 메커니즘
화재패턴은 열유동(Heat Flux), 연소반응(Chemical Reaction), 환기조건(Ventilation)이 복합적으로 작용해 형성됩니다. 화염 플룸(Plume)이 천장에 도달하면 열이 4방향으로 전달되며, 최대 1,100℃의 고온이 벽체와 천장에 열변형을 유발합니다. 이 과정에서 생성된 V자형 패턴은 화재 원점 추적의 핵심 단서가 됩니다.
NFPA 921에 따르면, 화재패턴은 크게 3단계로 발전합니다. 첫째, 초기 단계에서는 플룸 상승류가 천장에 수직 열손상을 일으킵니다. 둘째, 환기구 개방 시 외부 공기 유입으로 화염이 급격히 확대되며 층상화 현상(Layer Formation)이 발생합니다. 셋째, 소방 활동 시 물과 화학소화제가 열변형을 가속화해 새로운 패턴을 생성합니다. 특히 콘크리트 구조물에서 Spalling이 동반되면 기존 패턴이 왜곡되어 감정이 복잡해집니다.
- 플룸 핵심부: 800~1,100℃, 2kW/m² 이상 열유동 → 재료 탄화 심화
- 플룸 주변부: 400~600℃, 0.5~1.5kW/m² 열유동 → 표면 변색·박리
- 열축적 영역: 천장 접합부 15cm 이내에서 최대 열손상 발생
2. Spalling 현상의 물리적·화학적 메커니즘

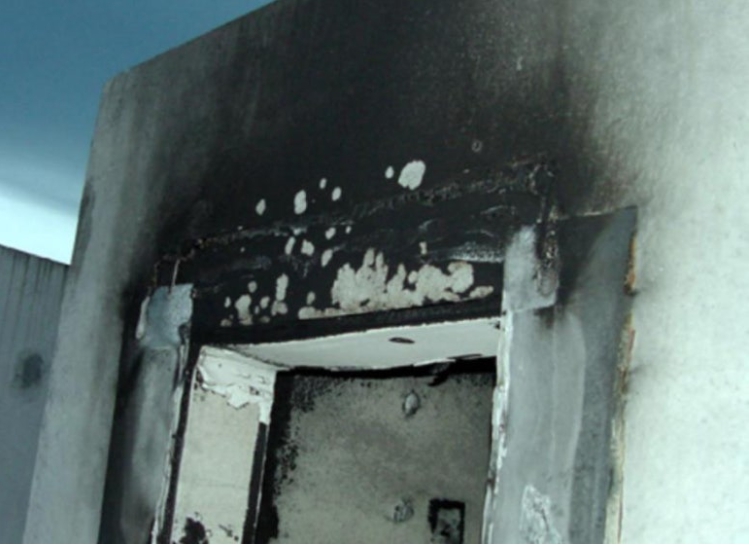

Spalling은 콘크레트 내부 수분의 급격한 기화로 인해 발생하는 파괴 현상입니다. 200℃ 이상에서 콘크레트 내 모세관 수분이 증발하면서 3MPa 이상의 수증기 압력이 생성되며, 이는 철근과 콘크레트 계면에서 응력 집중을 유발합니다. 동시에 석회석 골재와 시멘트 페이스트의 열팽창 계수 차이(α골재=12×10-6/℃ vs α페이스트=6×10-6/℃)가 미세균열을 확대시킵니다.
실험에 따르면, 고강도 콘크레트(60MPa 이상)는 일반 콘크레트보다 Spalling 위험이 4.7배 높습니다. 이는 밀도 증가로 수증기 배출이 어렵기 때문이며, 폴리프로필렌 섬유(0.1kg/m³ 이상)를 혼입하면 기공을 형성해 압력 해소가 가능합니다.
| 유형 | 발생 온도 | 주요 원인 |
| 표면 박리 | 200~400℃ | 수증기 압력 |
| 폭발적 박리 | 400~600℃ | 열응력+화학분해 |
| 후기 박리 | 냉각 과정 | 수축 응력 |
3. 상호작용 및 위험성
화재패턴 분석 시 Spalling은 오류 요인으로 작용합니다. 2022년 서울 강남 고층 화재 사례에서는 Spalling으로 인해 35%의 초기 패턴이 손실되어 원인 규명이 지연되었습니다. Spalling 발생 시 콘크레트 두께가 10mm 이상 박리되면 철근 노출로 인해 구조물 강도가 40% 이상 저하됩니다.
위험 완화를 위해선 이중벽 구조(공기층 50mm), 내화 코팅(두께 30mm 이상), 섬유 보강(스틸·폴리머 혼용) 등이 효과적입니다. 특히 터널 화재 시 1,200℃ 이상의 고온이 2시간 이상 지속되면 Spalling 방지 대책이 필수적입니다.
- 열-구조 연계 해석(ANSYS Thermal-Stress)
- 수분 이동 모델링(COMSOL Multiphysics)
- 미세균열 전파 예측(XFEM 기법)
결론
화재패턴과 Spalling 현상은 화재 조사와 구조 안전성 평가의 핵심 요소입니다. 2023년 국제 화재 안전 학회(IFSS) 보고서에 따르면, Spalling으로 인한 2차 피해는 초기 화재 손실의 2.3배에 달합니다. 내화 설계 단계에서 열유동 분석과 Spalling 저감 기술을 통합 적용해야 하며, 화재 현장에서는 패턴 왜곡 요소를 고려한 정밀 감식이 필요합니다. 화재 과학의 발전이 인명과 재산 보호로 이어지길 기대합니다.
