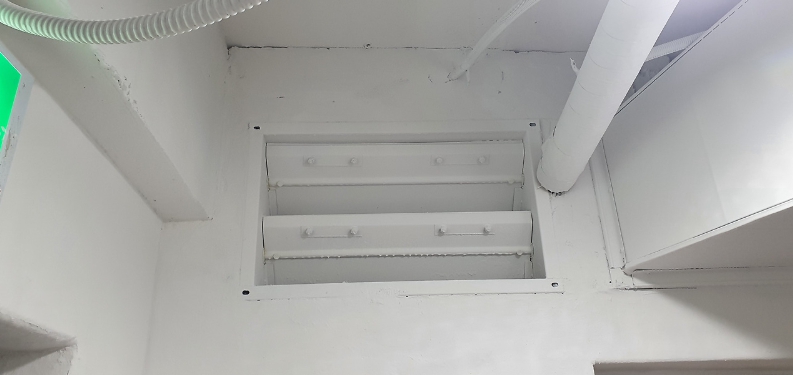

플랩댐퍼는 제연설비의 핵심 구성품으로, 화재 시 과압을 배출해 시스템 안정성을 유지합니다. 2015년 국민안전처 고시에 따라 구조·재질·성능시험에 대한 체계적 기준이 마련되었으며, 본 글에서는 현장 적용을 위한 3대 핵심 요소를 심층 분석합니다.
1. 표준화된 구조 설계 요건
플랩댐퍼의 기계적 안정성을 확보하기 위한 구조적 기준은 다음과 같습니다:
- 개폐메커니즘 : 스프링·모터 이중 구동방식 채택, 90° 이상 회전각 보장
- 프레임 강성 : 두께 1.6mm 이상 STS304 스테인리스 강판 사용
- 밀폐구조 : 댐퍼 날개와 프레임 사이에 내열 실리콘 패킹을 적용하여 연기 및 가스 누설을 최소화합니다. 날개는 화재 시 자동으로 닫히도록 설계되어야 하며, 닫힘 시 틈새가 2mm 이하로 유지되어야 합니다.
- 설치 편의성 : 덕트와의 체결부는 볼트-너트 방식으로 견고하게 고정할 수 있어야 하며, 유지보수 및 점검이 용이하도록 점검구가 포함되어야 합니다.
- 표준화 규격 : 규격화된 치수(예: 300×300mm, 400×400mm 등)로 제작되어 다양한 현장에 호환성을 갖추어야 하며, 제품 외관에는 명확한 성능인증 표시가 부착되어야 합니다.
이러한 구조적 요건은 실제 화재 상황에서 플랩댐퍼가 신속하고 정확하게 작동하도록 보장하며, 덕트 내 압력 변화와 온도 상승에도 변형이나 파손 없이 제 기능을 수행할 수 있도록 설계되어야 합니다.
2. 내구성과 안전성을 위한 재질 기준
플랩댐퍼의 재질은 화재 및 고온 환경에서 장시간 견딜 수 있는 내열성과 내식성이 필수적입니다. 대표적인 재질 기준은 다음과 같습니다:
- 주요 재질 : 프레임과 날개는 STS304 또는 동등 이상의 스테인리스 강판을 사용하며, 두께는 1.6mm 이상이어야 합니다.
- 내열성 : 250℃ 이상의 고온에서 1시간 이상 성능이 유지되어야 하며, 내열 실리콘 패킹 및 내화 도료 등 보조재도 동일한 내열성능을 가져야 합니다.
- 내식성 : 염수분무시험(96시간 이상)에서 부식 흔적이 없어야 하며, 모든 금속 부품은 아연도금 또는 내식성 코팅 처리가 필요합니다.
- 비가연성 재료 : 화재 시 유독가스 발생을 방지하기 위해 비가연성 또는 난연성 재질만을 사용해야 하며, 플라스틱류의 사용은 엄격히 제한됩니다.
- 환경 적합성 : 실내외 온도 변화, 습도, 먼지 등 다양한 환경에서도 변형이나 성능 저하가 없어야 하며, 내구성 시험을 통해 최소 10년 이상의 수명을 보장해야 합니다.
이러한 재질 기준을 충족한 플랩댐퍼만이 성능인증을 획득할 수 있으며, 현장 설치 후에도 장기간 안정적으로 작동할 수 있습니다. 특히, 내열성과 내식성은 화재 시 안전 확보와 유지관리 비용 절감에 핵심적인 역할을 합니다.
3. 작동시험 방법과 성능검증 절차
플랩댐퍼의 성능인증 및 제품검사 과정에서 가장 중요한 단계는 작동시험입니다. 대표적인 시험 방법과 검증 절차는 다음과 같습니다:
- 개폐 작동시험 : 정상상태와 비상전원(무전원) 상태 모두에서 10회 이상 연속 개폐 작동을 실시하여, 모든 회차에서 정상적으로 개방 및 폐쇄가 이루어지는지 확인합니다.
- 내화시험 : 250℃ 이상의 온도에서 60분간 노출한 뒤, 댐퍼의 변형 및 밀폐성능 저하 여부를 점검합니다. 시험 후에도 날개가 정상적으로 작동해야 하며, 연기 및 가스 누설량이 기준치 이하임을 입증해야 합니다.
- 내구성 시험 : 1,000회 이상 반복 개폐 시험을 실시하여, 장기간 사용 후에도 구조적 결함이나 성능 저하가 없는지 확인합니다.
- 기밀성 시험 : 닫힘 상태에서 500Pa 이상의 압력 차이를 가하여, 연기 및 가스 누설이 기준치(예: 10ℓ/min 이하) 이내임을 측정합니다.
- 자동복귀 시험 : 화재신호 입력 시 자동으로 닫힘 동작을 수행하는지, 그리고 전원 복구 시 자동으로 원위치로 복귀하는지 검증합니다.
모든 시험 결과는 공식 시험성적서로 기록되며, 성능인증을 위한 필수 자료로 활용됩니다. 제품검사 시에는 무작위 샘플링 방식으로 현장 제품을 선정해 동일한 시험을 반복 적용하여, 생산품 전체의 품질 신뢰도를 확보합니다.
결론
플랩댐퍼의 성능인증 및 제품검사 기술기준은 구조적 안정성, 내열·내식성 재질, 그리고 엄격한 작동시험을 핵심으로 합니다. 이 세 가지 기준을 모두 충족해야만 실제 화재 상황에서 인명과 재산을 보호하는 역할을 완벽히 수행할 수 있습니다. 설계·제조 단계에서부터 기술기준을 철저히 준수하고, 주기적인 성능검사를 통해 품질을 유지하는 것이 무엇보다 중요합니다. 앞으로도 플랩댐퍼의 기술 발전과 표준화가 화재 안전문화 정착에 큰 기여를 할 것입니다.
