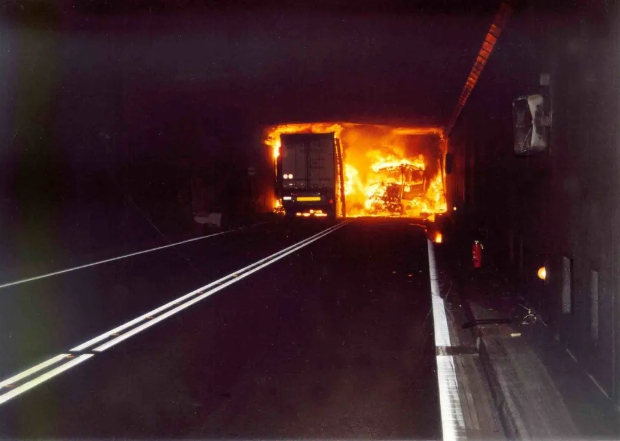

터널화재는 도로와 철도 등 다양한 인프라에서 발생할 수 있는 심각한 재난입니다. 특히 터널 내부에서 발생하는 화재는 밀폐된 공간의 특성상 연기와 열이 빠르게 확산되어 인명 피해와 재산 손실을 크게 키울 수 있습니다. 그 중에서도 ‘백레이어링(Back Layering)’ 현상은 화재 시 연기가 터널의 끝으로 이동하지 않고, 오히려 화재 발생 지점으로 되돌아와 위험을 가중시키는 문제입니다. 백레이어링은 터널 구조와 화재의 강도, 환기 시스템 등 다양한 요인에 의해 발생하며, 적절한 대책이 마련되지 않으면 대피와 진압 모두에 큰 장애가 됩니다. 이 글에서는 백레이어링의 원인, 영향인자, 그리고 효과적인 대책에 대해 구체적으로 살펴보겠습니다.
백레이어링의 원인
백레이어링은 터널 내에서 화재가 발생할 때 연기와 열이 부력에 의해 상승하여 천장에 닿고, 이후 천장면을 따라 흐르다가 차량의 진행 방향과 반대 방향으로 연기가 전파되는 현상입니다. 이 현상은 터널의 구조적 특성, 화재의 강도, 그리고 환기 시스템의 성능에 의해 좌우됩니다. 터널이 길고 높이가 낮을수록, 내부에 곡선이나 경사가 많을수록 연기의 이동이 복잡해집니다. 특히 일방향이 아닌 양방향 터널에서는 어느 한쪽으로 연기의 흐름이 형성되어야 하므로 백레이어링이 더 쉽게 발생할 수 있습니다. 또, 화재의 강도가 높을수록 발생하는 열기와 연기의 양이 많아져 백레이어링의 위험이 커집니다. 제트팬 등 환기 시스템이 충분한 풍속을 유지하지 못하면 연기가 차량의 진행 방향으로 이동하지 못하고, 오히려 반대 방향으로 역류하게 됩니다. 이때 임계풍속(Critical Velocity)이란 백레이어링이 발생하지 않도록 유지해야 하는 최소한의 환기 풍속을 의미합니다. 임계풍속은 터널의 단면적, 화재강도, 연료하중, 터널의 경사와 길이 등 다양한 요소에 따라 달라집니다. 터널 내부에서 피난연결통로가 개방되면 압력이 저하되고 공기 흐름이 교란되어 백레이어링이 더욱 쉽게 발생할 수 있습니다. 또한, 정차 중인 차량이 많거나 교통체증이 심한 상황에서는 순방향의 바람 흐름이 약해져 연기가 쉽게 역류합니다. 이처럼 백레이어링은 터널의 구조와 화재 특성, 그리고 환기 시스템의 상호작용에 의해 발생하는 복합적인 현상입니다.
영향인자
백레이어링 현상에 영향을 주는 요인은 크게 터널의 구조적 조건, 화재의 특성, 그리고 환기 시스템의 성능으로 나눌 수 있습니다. 터널의 높이가 낮고 단면적이 클수록 임계풍속이 낮아져 백레이어링이 쉽게 발생할 수 있습니다. 터널의 길이가 길거나 내부에 곡선, 경사가 많을수록 연기의 이동 경로가 복잡해지고, 백레이어링의 위험이 커집니다. 화재의 강도 역시 중요한 변수입니다. 열방출률(HRR)이 높고, 연기의 발생량이 많을수록 강한 Fire Plume이 형성되어 연기가 역류할 가능성이 높아집니다. 차량의 종류, 적재물의 가연성, 화재 성장속도(T² Fire) 등도 백레이어링에 영향을 미치는 요인입니다. 예를 들어, 화재 성장속도가 빠른 Ultra Fast Fire의 경우, 제트팬이 작동하더라도 강한 열기와 연기가 역류할 수 있습니다. 환기 시스템의 설계와 운전 방식도 핵심적입니다. 제트팬의 용량이 부족하거나, 종류 환기방식만 적용된 경우에는 백레이어링이 쉽게 발생할 수 있습니다. 반면, 횡류 환기방식이나 반횡류 환기방식은 연기의 흐름을 효과적으로 제어하여 백레이어링을 줄일 수 있습니다. 피난연결통로의 개방 여부, 터널 출구로의 강풍 유입, 외부 바람의 방향과 풍압 등도 연기의 이동에 영향을 줍니다. 이처럼 백레이어링은 다양한 변수에 의해 좌우되며, 각 요소가 복합적으로 작용하여 터널 내 화재의 위험성을 높입니다.
대책
백레이어링을 예방하고 터널화재 시 안전을 확보하기 위해서는 여러 가지 대책이 필요합니다. 첫째, 터널 설계 단계에서부터 일방향 터널을 우선적으로 고려하는 것이 좋습니다. 일방향 터널은 한 방향으로 기류가 형성되어 연기가 반대 방향으로 역류할 가능성을 줄여줍니다. 양방향 터널의 경우에는 연기의 흐름을 제어하기 위해 횡류 환기방식이나 반횡류 환기방식을 적용하는 것이 효과적입니다. 둘째, 임계풍속을 유지할 수 있도록 제트팬의 용량을 충분히 확보해야 합니다. 임계풍속은 터널의 단면적, 화재강도, 연료하중 등을 고려하여 산정되며, 실제 운전 시에는 시뮬레이션 결과보다 여유를 두고 설계하는 것이 안전합니다. 셋째, 자동소화설비를 설치하여 화재강도를 신속하게 낮추는 것도 중요합니다. 해저터널이나 장대터널처럼 소방대의 접근이 어려운 경우에는 자동소화설비가 필수적입니다. 넷째, 피난연결통로의 개방 시 연기 흐름이 교란되지 않도록 설계와 운전 방안을 마련해야 합니다. 터널 출구로 강풍이 유입되는 것을 방지하고, 외부 바람의 방향과 풍압을 고려한 설계가 필요합니다. 다섯째, 정기적인 점검과 모의훈련을 통해 환기 시스템과 소화설비가 정상적으로 작동하는지 확인해야 합니다. 마지막으로, 터널 이용자들에게 화재 발생 시 대피 요령과 행동 지침을 충분히 교육하는 것도 중요합니다. 이러한 대책들이 종합적으로 시행될 때, 백레이어링으로 인한 위험을 최소화하고 터널화재로부터 인명과 재산을 효과적으로 보호할 수 있습니다.
터널화재에서 백레이어링은 구조적 특성과 화재의 강도, 환기 시스템 등 다양한 요인에 의해 발생하는 복합적인 현상입니다. 이 현상은 연기의 역류로 인해 대피와 진압에 큰 장애를 주며, 인명 피해를 크게 키울 수 있습니다. 따라서 터널 설계 단계에서부터 백레이어링을 고려한 구조와 환기 시스템을 도입하고, 자동소화설비와 정기적인 점검, 그리고 이용자 교육까지 종합적으로 시행하는 것이 중요합니다.
