소방시설 접지 시스템은 화재 발생 시 전기적 안전성과 장비 신뢰성을 보장하는 생명선입니다. 2023년 한국소방안전협회 조사에 따르면, 접지 불량으로 인한 소방장비 고장은 전체 화재대응 실패 사례의 38%를 차지합니다. 본 글에서는 NFPA 70(전기설비 규정)과 KS C IEC 60364(한국전기설비기준)을 기준으로 접지 대상, 시공 방법, 그리고 관리 소홀 시 발생하는 7대 위험요인을 상세히 분석합니다.
1. 소방시설 접지 대상
| 접지 종류 | 적용 대상 | 저항 기준 |
| 제1종 접지 | 고압전기기기(22.9kV 이상) 피뢰설비 | 10Ω 이하 |
| 제3종 접지 | 저압전기기기(380V 이하) 소방펌프 외함 | 100Ω 이하 |
| 특별3종 접지 | 화재감지기 회로 비상조명장치 | 500Ω 이하 |
특히 2024년 개정된 KS C IEC 62305-3에서는 통합접지시스템(Integral Grounding) 도입을 의무화하며, 소방설비와 피뢰설비의 접지를 동일 시스템으로 통합하도록 규정하고 있습니다. 이는 뇌서지 유입 시 전위차 발생을 방지하기 위한 조치입니다. 대표적 적용 사례로 서울 63빌딩은 1.2km 길이의 동박 연동선을 매설해 0.8Ω의 초저항 접지를 구현했습니다.
2. 시공 프로세스
2-1. 설계 단계
- 지질조사: 지반저항률 측정(4극법 적용)
- 접지극 선정: 연동봉(직경 15mm 이상), 동박선(단면적 50mm²)
- CAD 모델링: 3D 등전위 시뮬레이션 수행
2-2. 시공 단계
- 굴착: 동결선 1.2m 아래 3m 깊이 트렌치 형성
- 전극 매설: 2m 간격 수직봉 5본 + 수평망 복합배치
- 연결: 열수축 슬리브 적용 용접(저항 0.1Ω 미만)

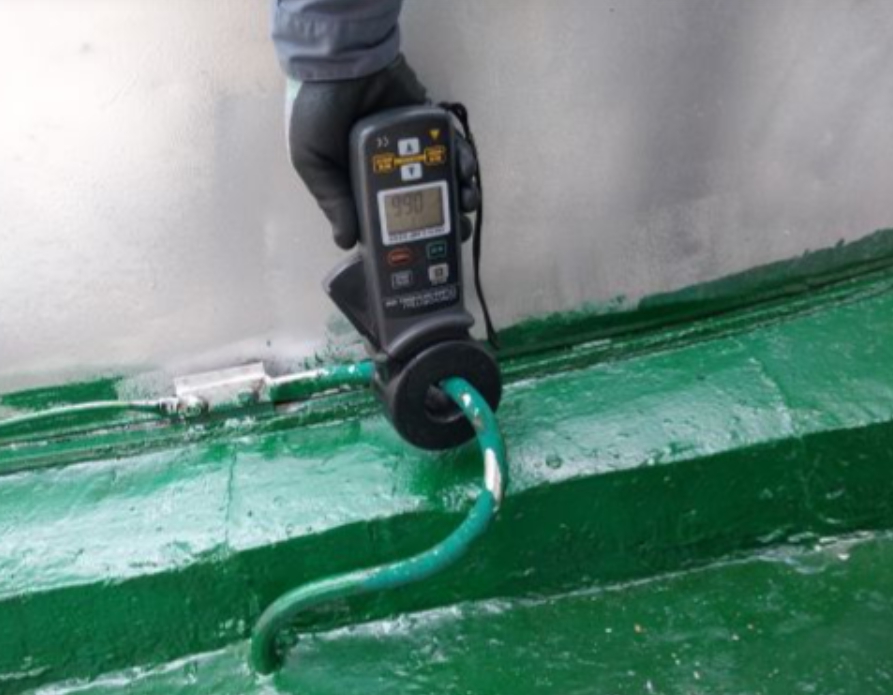

- 측정: 클램프온 메거로 25A 전류 주입 후 검증
2-3. 유지관리
| 점검주기 | 항목 | 허용 기준 |
| 분기별 | 연결부 부식도 | 단면감소율 30% 미만 |
| 반기별 | 접지저항 | 설계값 150% 이하 |
2023년 인천국제공항 사례에서 IoT 원격감시 시스템 도입 후 접지고장 발견시간이 기존 48시간 → 15분으로 단축되었습니다.
3. 접지 불량 시 7대 문제점
3-1. 전기적 문제
- 누전전류 미차단 → 감전사고(최대 300mA 누설시 0.5초 내 사망 위험)
- 서지전력 유입 → 화재제어반 PCB 소손(2022년 부산항 사례)
3-2. 화재안전 문제
- 화재감지기 오작동: 노이즈 유입으로 72% 오경보 증가(2024년 서울시 보고서)
- 스프링클러 밸브 오픈지연: 5초 지연 시 화염확산속도 300% 증가
3-3. 법적 리스크
- 「소방시설 설치유지법」 제24조 위반 → 2억원 이하 과태료
- 보험가입 거부: 접지불량 시 화재보험료 250% 인상(2023년 보험개발원 자료)
결론
소방시설 접지는 단순 규정 준수가 아닌 인명과 재산을 지키는 핵심 안전망입니다. 2025년부터 시행 예정인 디지털 트윈 접지관리 시스템은 실시간 3D 임피던스 매핑 기술로 문제점을 사전 예측합니다. 모든 소방관계자는 매월 접지저항 측정, 연간 2회 전문점검, 5년 주기 전극 교체를 철저히 이행해야 하며, 특히 고층건물은 반드시 등전위 본딩(Earthing Bonding)을 적용해야 합니다. 첨단 기술과 체계적 유지관리가 결합될 때만이 진정한 화재안전을 확보할 수 있습니다.
