소방시설은 화재 발생 시 인명과 재산을 보호하는 필수 시스템입니다. 이 중 전기를 사용하는 소방설비는 감전, 누전, 낙뢰 등 전기적 위험을 예방하기 위해 반드시 접지공사가 필요합니다. 본 글에서는 소방시설의 접지대상과 접지시공방법을 관련 법령과 현장 기준을 바탕으로 체계적으로 설명합니다.
1. 소방시설의 접지대상
소방시설에서 접지가 필요한 주요 대상은 다음과 같습니다. 첫째, 소방전기설비입니다. 자동화재탐지설비, 비상방송설비, 비상콘센트설비, 유도등, 비상조명등, 소화펌프, 제연설비 등 전기를 사용하는 모든 소방설비가 접지 대상입니다. 둘째, 금속 케이싱 또는 금속 외함을 가진 소방기기입니다. 예를 들어, 금속제 분전반, 감지기, 경보장치, 제어반 등은 누전 시 감전사고를 막기 위해 반드시 접지를 해야 합니다. 셋째, 옥외에 설치되는 소방설비입니다. 낙뢰 위험이 있는 옥외 수신기, 경보장치, 피뢰설비 등은 대지와의 전기적 연결이 필수적입니다. 넷째, 기타 법령에서 지정한 설비로, 소방시설관리법, 전기설비기술기준 등에서 접지대상으로 명시된 모든 소방설비가 포함됩니다. 이처럼 소방시설의 접지는 감전 방지, 기기 보호, 이상전압 억제, 낙뢰 방지, 계통 보호 등 다양한 목적을 가지고 있으며, 법적으로도 반드시 이행해야 하는 필수 안전조치입니다.

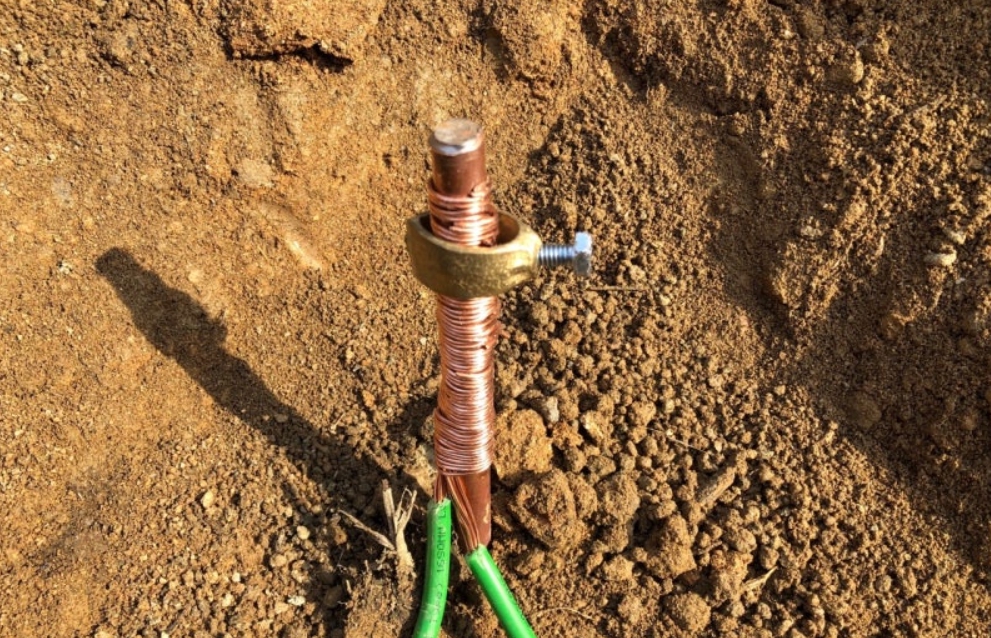

2. 접지시공방법
접지공사는 안전성과 내구성을 보장하기 위해 엄격한 시공기준을 따라야 합니다. 첫째, 접지전극(접지봉 또는 접지판) 매설은 지하 75cm 이상 깊이에 설치하는 것이 원칙입니다. 동결심도 이하로 매설해 동파를 방지하고, 습기가 많은 곳을 선택해 접지저항을 낮춥니다. 복수의 접지극을 설치할 때는 2m 이상 이격해 매설해야 하며, 직선 또는 원형으로 배치해 저항값을 효과적으로 낮춥니다. 둘째, 접지선(접지도체) 연결은 접지극과 접지선 사이를 용접이나 납땜 등 견고한 방법으로 접속해야 하며, 은납류를 사용하되 땜납(은과 주석의 합금)은 사용하지 않습니다. 접지선은 연동선 또는 동등 이상의 굵기와 강도를 가진 금속선이어야 하며, 부식에 강한 재질을 사용해야 합니다. 셋째, 접지선 보호는 지하 75cm부터 지상 2m까지 합성수지관 또는 동등 이상의 절연효과가 있는 몰드로 덮어야 하며, 사람이 접촉할 우려가 있는 부분은 반드시 절연전선이나 캡타이어 케이블을 사용해야 합니다. 넷째, 접지단자함 설치는 점검과 측정을 쉽게 하기 위해 접근이 용이한 곳에 설치해야 하며, 접지측은 하부, 피뢰침측은 상부에 결선해 최단거리로 시공합니다. 다섯째, 접지저항 저감을 위해 접지극의 치수를 늘리거나, 접지극의 개수를 늘려 병렬로 연결하거나, 저감제를 사용해 토양의 저항률을 낮추는 방법을 적용할 수 있습니다. 접지저항 기준값은 소방설비의 종류와 전압에 따라 다르며, 일반적으로 100Ω 이하(3종 접지), 10Ω 이하(특별 3종 접지) 등이 적용됩니다.
3. 유지관리와 실무 팁
접지공사는 시공 후에도 정기적인 점검과 관리가 매우 중요합니다. 접지저항은 토양의 변화, 접지극의 부식, 접속부 이완 등으로 시간이 지남에 따라 증가할 수 있습니다. 따라서 연 1회 이상 접지저항을 측정하고, 기준값을 초과할 경우 즉시 보수해야 합니다. 접지극은 부식에 강한 재질을 선택하고, 매설 위치는 가스나 산 등에 의한 부식 위험이 없는 곳을 골라야 합니다. 접지선은 반드시 절연이 잘된 전선을 사용하고, 노출되는 부분은 합성수지관 등으로 이중 보호해야 합니다. 접지저항이 기준값 이하로 내려가지 않을 경우, 접지극을 추가로 설치하거나, 저감제를 사용해 토양의 저항률을 낮추는 방법을 적용합니다. 또한, 접지단자함은 점검이 용이한 위치에 설치해 정기적인 관리가 가능하도록 해야 하며, 모든 접지공사는 관련 법령과 기술기준을 철저히 준수해야 합니다. 접지공사는 소방설비의 안전성과 직결되므로, 설계 단계에서부터 시공, 유지관리까지 꼼꼼하게 관리하는 것이 무엇보다 중요합니다.
결론
소방시설의 접지공사는 감전, 누전, 낙뢰 등 전기적 위험을 예방하고, 소방설비의 안전성과 신뢰성을 확보하는 데 필수적인 작업입니다. 접지대상은 모든 전기 소방설비와 금속 외함, 옥외설비 등으로 매우 광범위하며, 접지시공방법은 접지전극 매설, 접지선 연결과 보호, 접지단자함 설치, 저항 저감 등 엄격한 기준을 따라야 합니다. 정기적인 점검과 유지관리를 통해 접지저항을 기준치 이하로 유지하고, 관련 법령과 기술기준을 철저히 준수하는 것이 소방시설의 안전을 지키는 첫걸음입니다. 접지공사는 보이지 않는 곳에서 우리의 생명과 재산을 지키는 든든한 안전장치임을 잊지 말아야 합니다.
