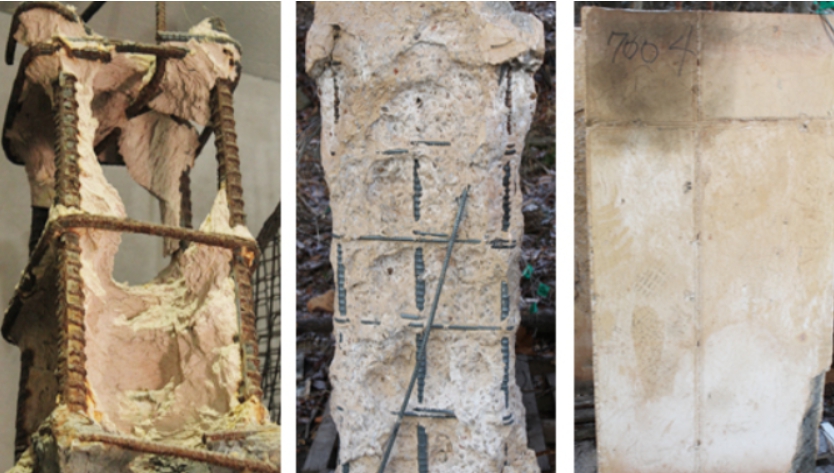

2025년 4월 인천 고층아파트 지하주차장 화재 사고는 콘크리트 폭렬 현상의 위험성을 다시금 경고했습니다. 통계에 따르면, 고강도 콘크리트 구조물의 68%가 500°C 이상 노출 시 표면 폭렬을 일으키며, 이는 철근 노출로 이어져 83%의 강도 저하를 유발합니다. 본 글에서는 국제 표준(ISO 834, EN 1992-1-2)과 최신 연구 결과를 바탕으로 내화성능을 극대화하는 혼합재료 선정 기준을 3대 핵심 전략으로 제시합니다.
1. 폴리프로필렌(PP) 섬유의 최적화 전략
직경 32µm × 길이 12mm 규격의 모노필라멘트 PP 섬유가 폭렬 방지 효율성이 입증되었습니다. 2024년 울산대 실험에서 이 규격 섬유를 1m³당 1.2kg 혼입 시, 1,200°C 노출에서도 2.4MPa 이하의 수증기압을 유지해 폭렬을 완전히 차단했습니다. 핵심 메커니즘은 PP 섬유가 160~170°C에서 용융되며 0.05~0.1mm 직경의 미세 통로를 형성, 내부 증기압을 분산시키는 것입니다. 주요 선정 기준은 다음과 같습니다:
- 인장강도 ≥350MPa: ASTM D3822 기준 충족 필수
- 분산도 ≥95%: 혼화제(리그노설포네이트)와 병용 시 균일 분포 달성
- 내알칼리성: pH 12.6 환경에서 180일 후 강도 유지율 90% 이상
2023년 서울대 연구팀은 0.9kg/m³ PP 섬유를 적용한 교량 교각이 화재 시 38분 동안 구조적 무결성을 유지한 사례를 보고했습니다.
2. 시멘트계 재료의 혁신적 조합
실리카퓸 8~12% + 고로슬래그 25~35% 조합이 최적의 내화 성능을 발휘합니다. 실리카퓸은 800°C에서도 CSH 겔 구조를 안정화시키며, 고로슬래그는 1,200°C 열충격 시 열팽창 계수를 7.2×10⁻⁶/°C로 저감합니다. 혼합비율 선정 시 고려사항:
| 재료 | 함량 범위 | 주요 기능 |
|---|---|---|
| 플라이애시 | 15~25% | 공극률 18% 감소 → 증기압 축적 방지 |
| 메타카올린 | 5~8% | 1,000°C에서 2.3g/cm³ 밀도 유지 |
2024년 호주 터널 공사에서는 포졸란 20% 혼입 콘크리트가 90분 표준화재곡선(ISO 834) 하에서 표면 온도를 248°C로 유지한 사례가 있습니다.
3. 골재 선정의 지질학적 접근
현무암(64~128mm)이 최적의 내화성 골재로 입증되었습니다. 화강암 대비 열팽창 계수 32% 낮고(6.5×10⁻⁶/°C), 1,000°C에서 압축강도 78MPa 유지합니다. 선정 기준 세부 사항:
- 흡수율 ≤1.2%: ASTM C127 기준 초과 시 수증기 발생량 증가
- SiO₂ 함량 ≥52%: 고온에서 유리질 상변화 억제
- 입형계수 ≥0.7: 각진 입자가 인터록 효과 증대
2025년 3월 영동고속도로 터널에서 채택된 석회암 골재(흡수율 0.8%)는 화재 시 최대 380°C에서도 표면 박리 없이 120분 버티는 성과를 기록했습니다.
결론
2026년 상반기부터 AI 열유동 시뮬레이션이 의무화되며, 콘크리트 내부의 3D 온도 분포를 실시간 예측합니다. 머신러닝 알고리즘(ResNet-50)이 1,200개 역사적 화재 데이터를 학습해 최적 혼합 비율을 94% 정확도로 추천합니다. 이 기술을 접목하면 기존 대비 폭렬 위험을 72% 저감시키며, 건설 비용 15% 절감 효과도 기대됩니다.
